概 述

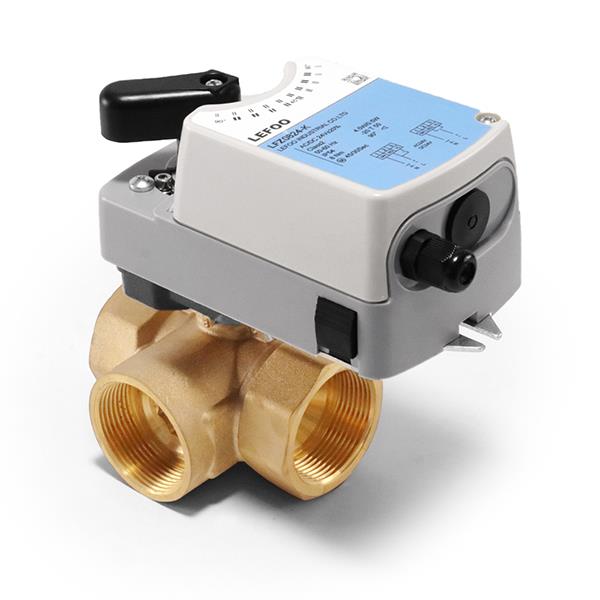

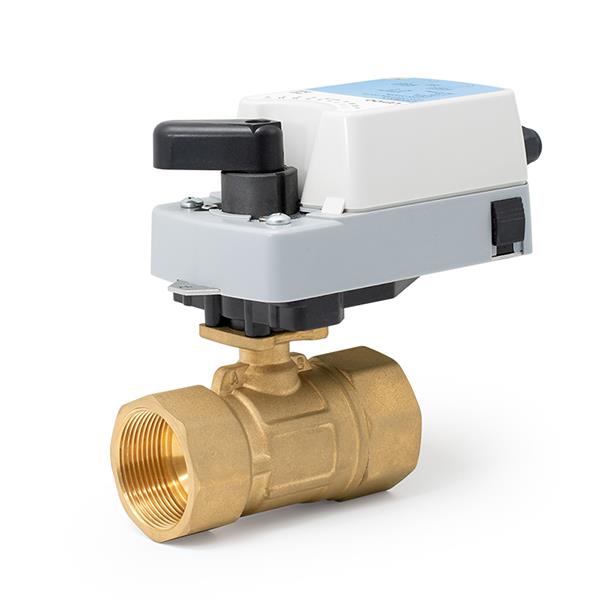

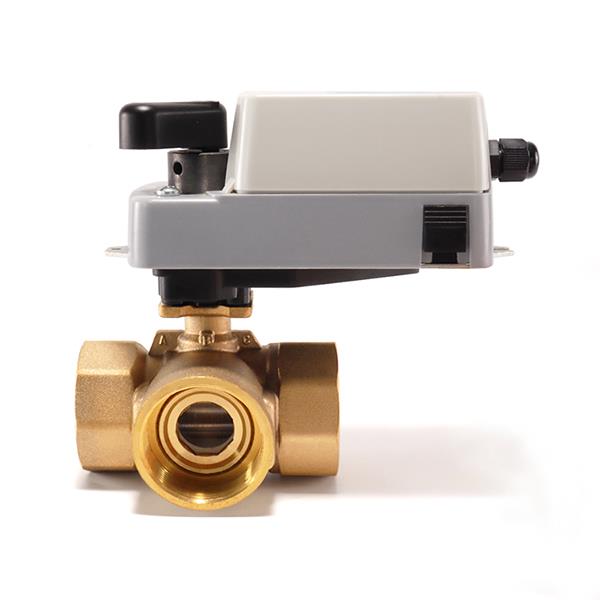

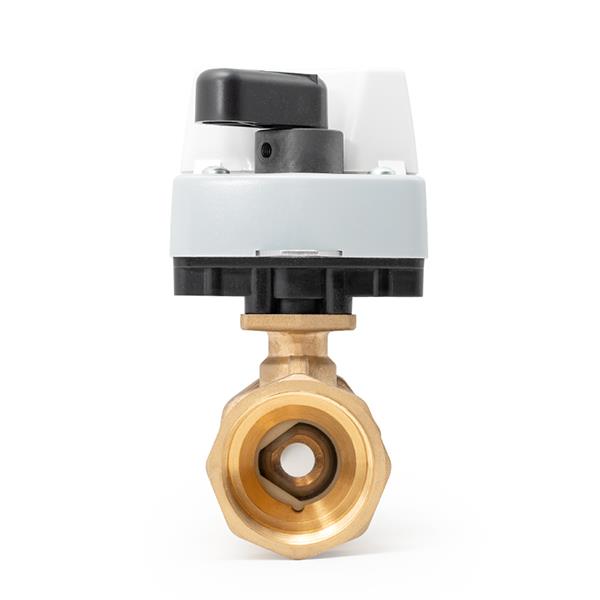

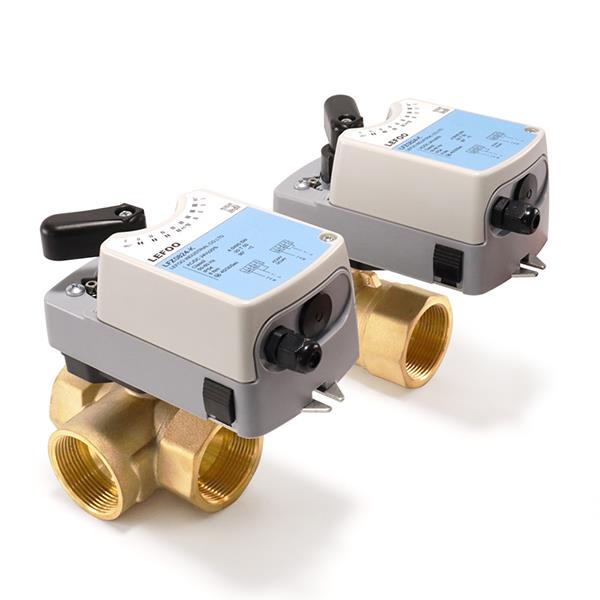

暖通空調工程中，水系統中作為自控閥門使用?？烧{(diào)流量比，可靠性高，壽命長，LFZ-DQ電動調節球閥采用石墨增強閥體密封圈，雙重EPDM閥桿密封圈。內置一體式配流蝶，不怕反向壓差。等百分比流量特性。高關斷力1.4MPa。額定工作壓力PN20。最大工作壓差0.35Mpa。帶有手動執行器短接按鈕。-5至121°C工作溫度。適用于中央空調、供熱冷熱水系統、蒸汽加濕等。
技術參數
|
常規 數值 常規 數值 |
|||
|
口徑范圍 |
DN15-DN150 |
旋轉角度 |
0-90° |
|
連接方式 |
DN15-DN50(內螺紋連接)DN65-DN150(法蘭連接) |
安裝位置 |
垂直安裝 |
|
介質 |
冷熱水，不飽和蒸汽，百分之五十乙醇水等 |
流量特性 |
等百分比 |
|
介質溫度范圍 |
-5℃到120℃ |
閥體承壓 |
1.6Mpa法蘭2.0Mpa螺紋 |
|
閥門可調比 |
>100 |
閥體材料 |
鍛造黃銅(螺紋)球墨鑄鐵(法蘭) |
|
泄漏率 |
(出廠無泄漏) |
閥芯材料 |
304不銹鋼 |
|
最大允許壓差 |
0.35Mpa |
閥桿材料 |
304不銹鋼 |
|
最大關閉壓差 |
1.4Mpa |
密封圈 |
EPDM |
選型表
|
型號 口徑 兩通流量 三通分支流量 供電電壓 控制信號 選配F輔助開關 |
||||||
|
LFZ-DQ 15 |
DN 15 |
4.0 |
2.5 |
AC/DC24V/230V |
開關/調節 |
一組輔助開關 |
|
LFZ-DQ 20 |
DN 20 |
4.0 |
2.5 |
AC/DC24V/230V |
開關/調節 |
一組輔助開關 |
|
LFZ-DQ 25 |
DN 25 |
10.0 |
6.3 |
AC/DC24V/230V |
開關/調節 |
兩組輔助開關 |
|
LFZ-DQ 32 |
DN 32 |
16.0 |
10.0 |
AC/DC24V/230V |
開關/調節 |
兩組輔助開關 |
|
LFZ-DQ 40 |
DN 40 |
25.0 |
16.0 |
AC/DC24V/230V |
開關調節 |
兩組輔助開關 |
|
LFZ-DQ 50 |
DN 50 |
40.0 |
25.0 |
AC/DC24V/230V |
開關/調節 |
兩組輔助開關 |
|
LFZ-DQ 65 |
DN 65 |
63.0 |
/ |
AC/DC24V/230V |
開關/調節 |
兩組輔助開關 |
|
LFZ-DQ 80 |
DN 80 |
100.0 |
/ |
AC/DC24V/230V |
開關調節 |
兩組輔助開關 |
|
LFZ-DQ 100 |
DN 100 |
160.0 |
/ |
AC/DC24V/230V |
開關/調節 |
兩組輔助開關 |
|
LFZ-DQ 125 |
DN 125 |
250.0 |
/ |
AC/DC24V/230V |
開大/調節 |
兩組輔助開關 |
|
LFZ-DQ150 |
DN 150 |
400.0 |
/ |
AC/DC24V/230V |
開關/調節 |
兩組輔助開關 |
